先导控制：液压继电器 / Pilot Control
所谓先导控制，是取主液流中的一小部分流量分流出去，用这一小股流量来控制主通道的开闭。先导通道用于提供主通道开启所必须的压差，而先导通道开启的大小与难易程度，决定了主通道油液流动的阻力。
为什么不让电磁力直接驱动主阀芯？主通道流量大，阀芯要顶着很大的液压力运动；想快速精确地驱动它，需要大电流、大电磁铁——体积、功耗、发热、响应速度全部吃不消。先导方案里，电磁力只控制先导通道的小流量，由它建立压差再去撬动主阀芯。这和电路里的继电器是同构的：毫安级线圈电流，控制几十安培的触点。

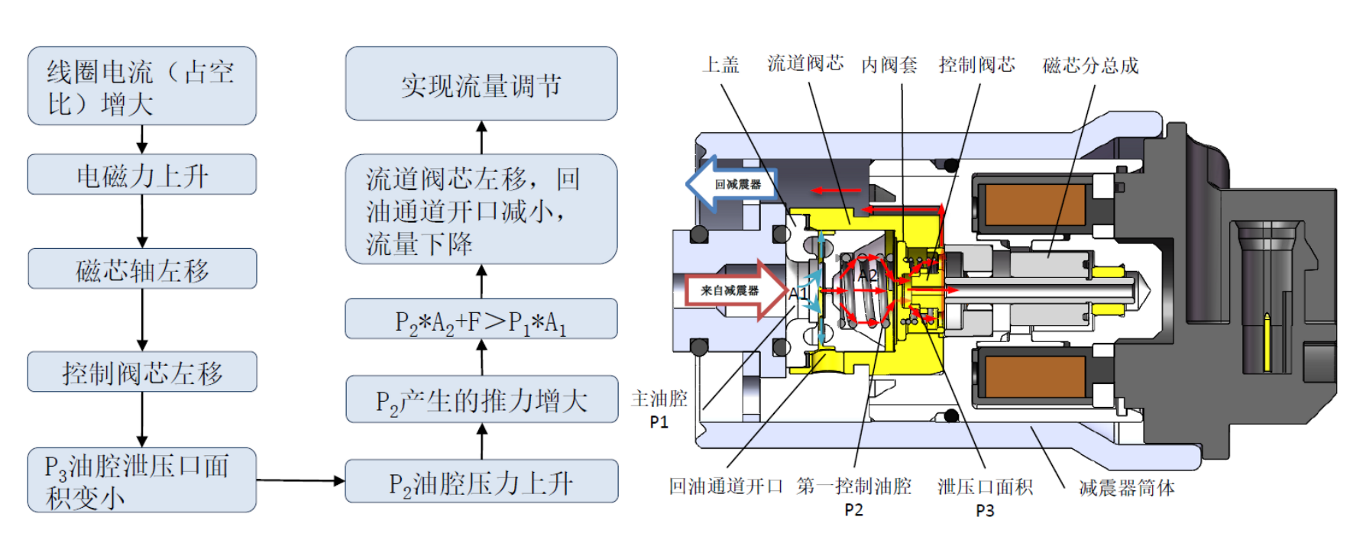

液压半桥：先导级与阻尼孔的分压网络
主阀芯上腔的压力不是凭空来的。高压油经主阀芯上的阻尼孔（固定液阻）进入上腔，再经先导阀（可变液阻）泄往低压侧。两者串联分压，主阀芯上腔压力就是这个「桥」的中点——学过电路的话，可以类比电阻分压器，下臂电阻由电流遥控。严格说决定中点压力的是流量连续性：稳态下阻尼孔流量 = 先导阀流量，若两处都按湍流孔口近似，则 g₁√(p₁−pc) = g₂(I)√(pc−p₂)（g₁、g₂ 为阻尼孔与先导阀的流通参数 Cd·A），即先导泄流能力越大、中点压力越靠近低压侧——「电阻分压」只是类比，液压节流不服从恒定线性阻力；动态建压速度还要看容腔与油液弹性，需另行讨论。
溢流控制：遥控可变节流口 / Bleed Control
溢流控制下，控制电流大小改变先导通道开启程度的大小——「开多大」。先导级的阀芯是一个圆柱滑阀（Spool），靠台肩的节流边（Metering Edge）遮盖先导油口；电磁力与复位弹簧对抗，把阀芯推到某个确定位置。
关键结构设计：压力平衡。油压从滑阀两端对称引入，轴向静液压力互相抵消、基本不参与阀芯定位。于是开度近似成为电流的唯一函数，对压力波动不敏感。注意边界：压力平衡抵消的是指定受压面上的静压，并不自动消除液动力、摩擦与磁滞；且即使开度不变，过阀流量仍随压差变化（见上方流量式）。电磁铁的用法称为「行程控制型」——电磁力经弹簧转换成位移，实现 电流 → 力 → 位移 的近似线性转换。
先导油从这个开度里持续泄走——这就是 Bleed 一词的由来：它指刻意设置的泄流/旁通计量通道，由节流边、孔口或计量间隙承担，是设计流量。要把它跟另一种流量分开：滑阀与阀套配合间隙的寄生泄漏——路径不同、不承担控制功能，且对温度更敏感。另外注意术语：这里的「溢流控制（Bleed）」说的是先导旁通计量，不是通常所说的压力溢流阀。
特性：渐进到近线性（Progressive → Linear）
开度渐变，配合弹性计量元件（被逐渐顶弯的阀片）时，流量-压力特性比纯固定节流口的 p∝Q² 渐进抛物线更平缓——但能否接近直线，取决于开度随压力与流量的具体变化，不是加了弹性件就必然是直线。稳态曲线上表现为建压斜率偏低、低速段阻尼偏小——主观上倾向更柔和地过滤细碎颠簸（实际感受还取决于动态响应与整车匹配）。常见偏舒适的搭配（整车表现还取决于压缩/复原配比、低速斜率与控制策略，不能仅凭阀型判断）。
压力控制：电控预紧的锥阀 / Pressure Control
压力控制下，电流大小控制先导通道开启的难易程度——「开多难」。先导级的阀芯换成一个锥阀（Poppet）压在阀座上，电磁力不再定位，而是直接充当可电控的预紧力——相当于手调溢流阀里那根弹簧的调节螺栓，换成了电流。

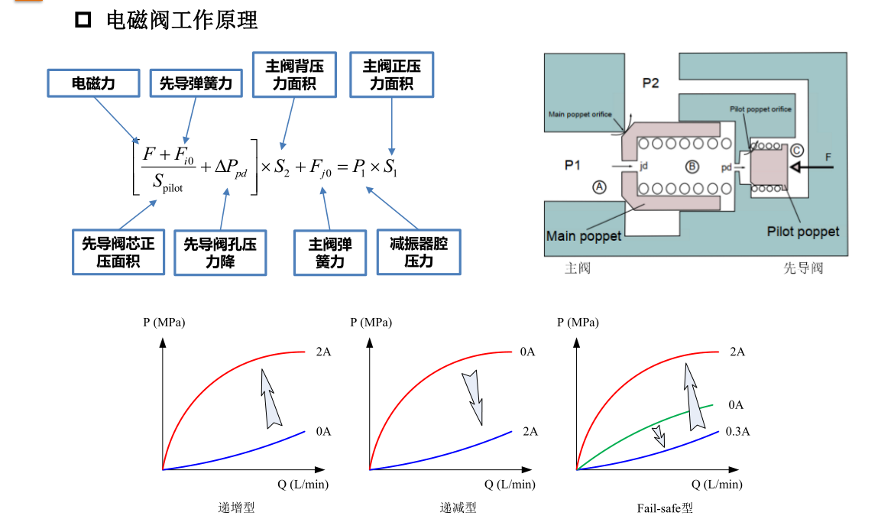

p·A 小于电磁力时锥阀纹丝不动；一旦液压力赢过电磁力，锥阀被顶开泄流。电流多大，阈值就多高，近似线性可调。这就是「控制开启难易程度」在结构上的完整含义。但开启不等于只有开/关两态：越过阈值后，流量增大时锥阀在新的位置重新取得力平衡——阀口开度随流量连续变化，压力在开启阈值之上还有随流量增长的增量。完整看要分三段：初始开启（p_crack）→ 稳定调节（开度连续变化）→ 行程饱和。工程实现上还会叠加弹簧/阀片的机械预紧项，完整写法是 p₀ = (F预紧 + K·I)/A（05 节 CES8700 的片簧正是这项的来源）——电磁力项始终是唯一可遥控的变量。
这要求一个特殊器件：力控制型比例电磁铁。它的磁路经过专门设计（隔磁环/锥形磁轭），保证工作行程内电磁力几乎不随衔铁位置变化、只与电流成正比——电磁力成为一个「干净的、可标定的弹簧」。值得记住的是：同一类比例电磁执行器既能做行程控制也能做力控制，分野不在电磁铁本身，而在「电磁力作用在什么阀芯结构上、跟谁较劲」——至于具体两只执行器是否相同，要比较各自的力-行程特性与工作要求。F = K·I 也只是限定行程、电流、温度与磁滞条件下的工作范围内近似。
特性：开阀点与渐消曲线（Digressive / BlowOff）
阈值的存在让特性曲线出现明显的开阀点：压力憋到阈值前几乎不泄流（低速建压快、支撑硬），一旦越过便快速泄流（大冲击不颠）。所谓「低速硬、高速软」，指速度增大后阻尼力的增长斜率降低，而不是阻尼力本身下降——这正是 Digressive 曲线的精髓，相当于把被动阀系的经典方案做成了电控可调。常见偏运动的搭配（同样受整车配比与控制策略影响，不能反推）。

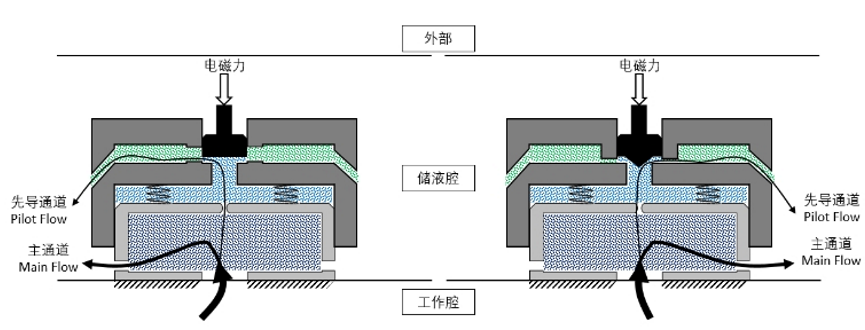

结构对照：两个典型简化结构 / Two Canonical Structures
两种控制在先导级的分野，可以压缩成一句话：阀的功能，主要看「谁参与阀芯的力平衡」。想让阀听话（开度由信号唯一决定），就把液压力平衡掉，得到节流类阀；想让阀感知压力（在特定压力动作），就保留不平衡面积，得到压力类阀。注意这是一对典型教学结构而非分类定律：座式阀同样可以做连续流量调节（市面上的比例压力/流量阀就是反例），判断功能要看完整的计量关系、压力反馈、受压面积、弹簧与执行器作用。
| 溢流控制 Bleed | 压力控制 Pressure | |
|---|---|---|
| 阀芯结构 | 滑阀 + 节流边（遮盖式） | 锥阀 + 阀座（座合式） |
| 电磁力的对手 | 复位弹簧 → 决定位置 | 液压力 p·A → 决定开不开 |
| 液压力的角色 | 被平衡掉，不参与定位 | 主动掰手腕，赢了就开阀 |
| 电磁铁用法 | 行程控制型（电流→位移） | 力控制型（电流→力） |
| 有效状态 | 连续开度（0–100% 无级） | 有开启阈值，开启后随流量连续调节 |
| 密封与泄漏 | 节流边承担设计泄流，配合间隙另有寄生泄漏 | 锥面线接触硬密封，关时近零泄漏 |
| 液压类比 | 可变电阻 | 设定压力可调的机械反馈调节器 |
| 特性曲线 | Progressive（斜率渐增）→ 近 Linear，建压慢 | Digressive（拐点后斜率减小），有开阀点 |
| 常见取向 | 偏舒适（还取决于配比、斜率与控制策略） | 偏运动（同上，不能仅凭阀型判断） |
这套「力平衡参与者决定功能」的分析框架不只用于减振器电磁阀：滑阀式换向阀做压力平衡、安全阀用不平衡锥阀，都能用它读；制动系统里 ESC 常开/常闭电磁阀的阀芯设计，也可参照——但每个具体阀仍要核对自己的计量与反馈结构。
CES8700：把两种人格装进一只阀 / Hybrid Control
Öhlins 第二代电磁阀 CES8700（「第二代」表述待核；Öhlins 原属 Tenneco，2025 年 1 月起并入 Brembo 集团）是先导式压力控制阀，两级液压结构（先导级 + 主级），由一只比例电磁铁驱动，整阀直径约 30 mm（待核）。混合控制（Hybrid Control）的关键不在并列两套先导级，而在一个「双重人格」的零件——
先导阀片弹簧（Pilot Shim Spring）：既是节流件，又是弹性件
先导级的计量元件同时是一个弹性元件：一片特殊设计的阀片弹簧，始终与先导锥阀接触，在行程中因弹性变形改变形状。先导件上的力有三个来源：电磁力 F(I)、阀片弹簧力、液压力 p·A。混合特性就是三者在不同电流区间「谁说了算」的结果：
| 电流区间 | 主导力学行为 | 呈现特性 |
|---|---|---|
| 低电流 | 电磁力小，液压力把阀片弹簧逐渐顶弯，开度随压力渐进增大 → 弹性可变节流口 | 溢流人格 渐进至近线性（Progressive → 近 Linear），建压柔和 |
| 高电流 | 电磁力把先导件连同阀片压死，液压力须憋到 p·A > F电磁+F弹簧 才能顶开 | 压力人格 Digressive + 明确开阀点 |
主级：串联双环形节流口 + 环面容腔
主锥阀上有两个串联的环形节流口，中间隔着一个环面（Toroid）形容积腔。两个节流口串联分压，带来更平滑的计量；中间容腔与节流口共同影响动态响应——容腔的等效液容取决于容积与油液有效体积模量（还受含气量影响），它可能改善某些响应，也可能增加时延，是否「抑制 hunting」要由计算或试验判定，不能单从结构下结论。
三筒减振器：换路阀组让电磁阀支路同向过流
CES8700 外置安装在三筒式（Triple Tube）减振器上。活塞阀系与底阀像换路阀组一样工作，使压缩与复原两个行程中经电磁阀支路的油都以同一方向过阀——电磁阀是与基础阀系并联的可调支路，一只可调阀参与两个方向的阻尼。压缩行程：无杆腔（下腔）被压缩成高压源，大量油经活塞流通阀直接进入有杆腔（上腔），仅活塞杆侵入的净排量分两路回储液腔——Q电磁阀 + Q底阀出流 = A杆·v。复原行程：有杆腔被压缩成高压源，一路经中间通道过电磁阀回储液腔，另一路经活塞复原阀进无杆腔——Q电磁阀 + Q活塞复原阀 = (A活塞−A杆)·v，无杆腔的差额由储液腔经底阀补油。注意两点：电磁阀与基础阀系共同决定工作腔压力，各自的「阻尼力」不能简单独立相加；活塞流通阀虽「类似单向阀、通常很弱」，仍可能有不可忽略的压降与开启刚度。并联结构的代价是两个方向的阻尼比不能完全独立；需要压缩/复原独立控制时上 CVSA2（两只电液阀，独立调节）。
平台化：阀片是核心调校件之一

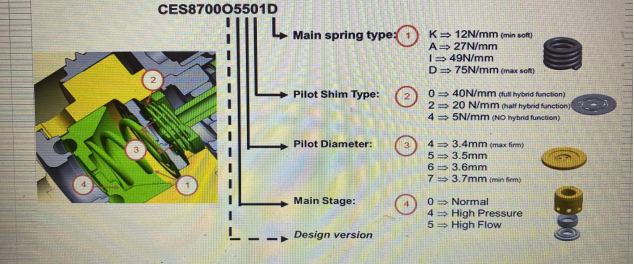

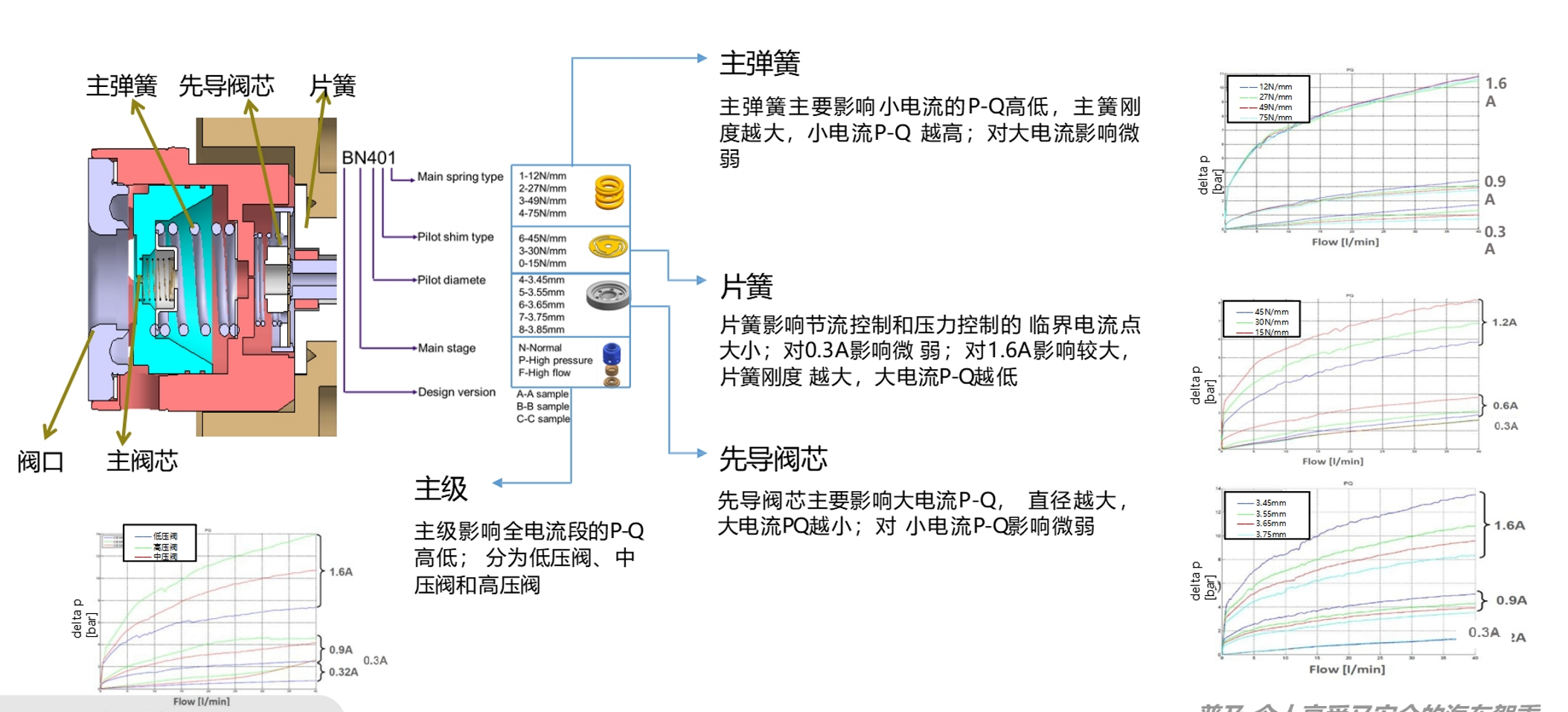

「仅需要不同的调校件搭配，可以得到其中单独一种的液压控制特性，也可以两种方式共存」——阀片弹簧组是最趁手的那一项：改变阀片的厚度、片数、直径与预紧，就能移动「弹性节流 ↔ 预紧阈值」两种人格的切换点。阀片薄、预紧小 → 全区间渐进节流（偏溢流形态）；阀片厚、预紧大 → 全区间阈值调节（偏压力形态）；中间搭配 → 低电流溢流、高电流压力（CES8700 的混合形态）。但完整特性由多项参数共同决定——资料 5-B 的菜单里还有主弹簧 4 档、先导阀内径 4 档与主级 3 档选型。同一阀体、同一产线，换一组调校件就换了一款产品——这是供应商视角的平台化。
原厂资料与实物：从渲染图到拆解件

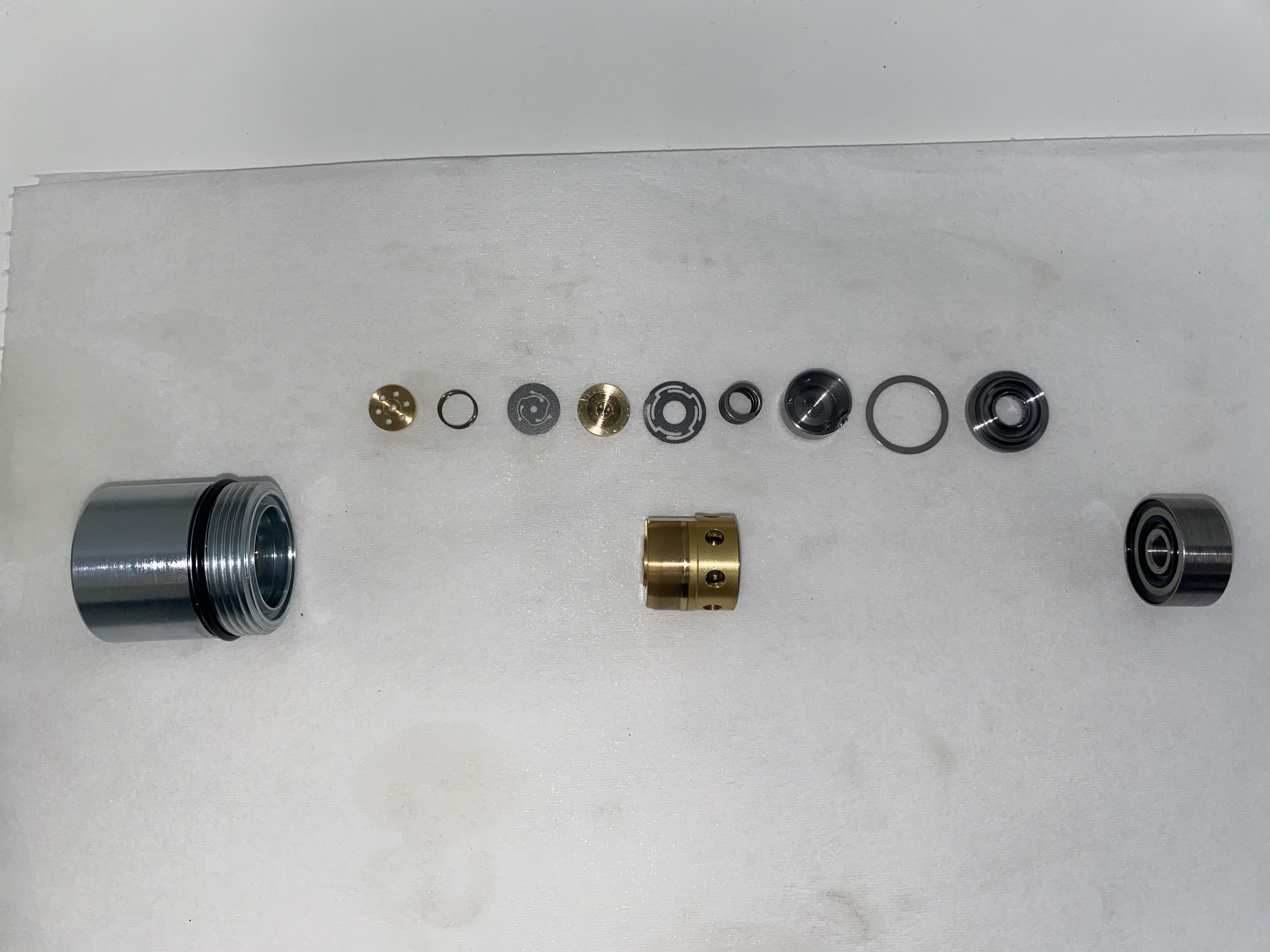

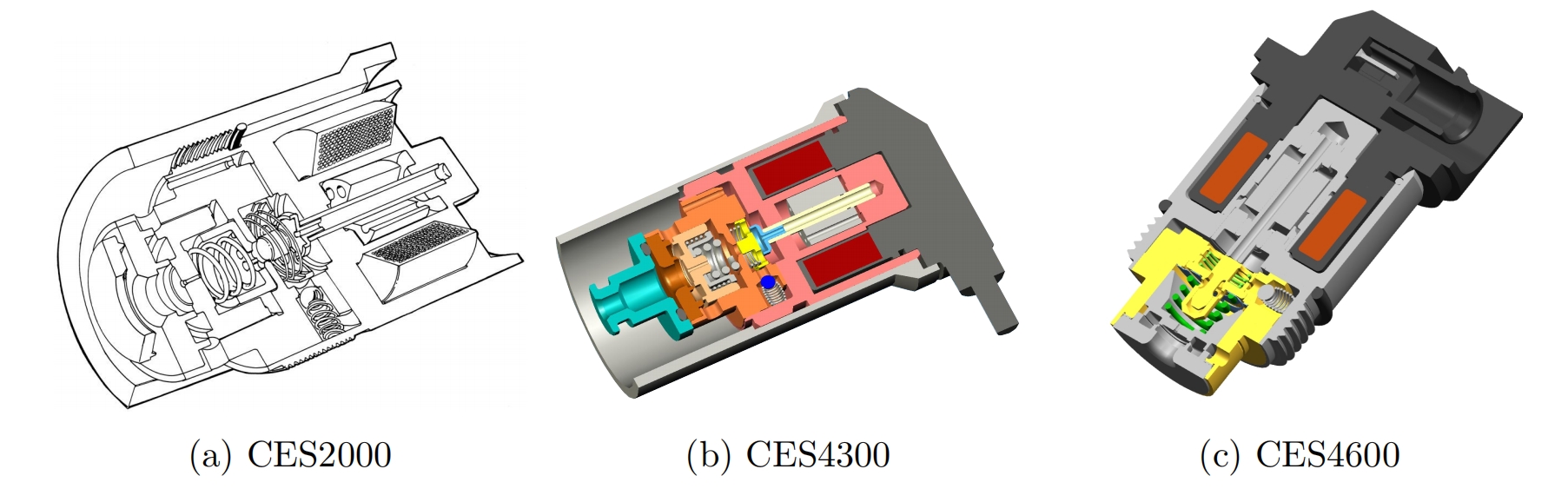

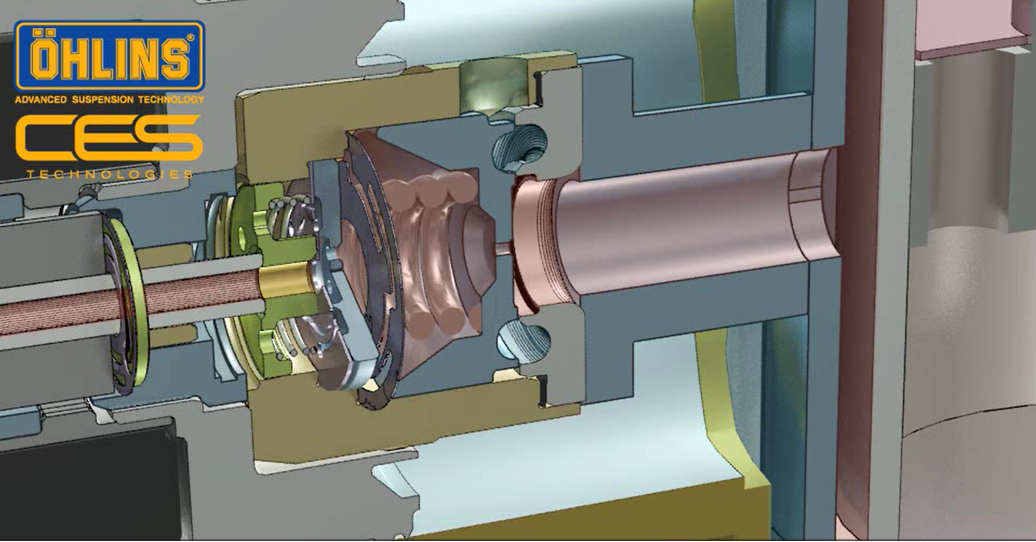

以下是 CES 系列的原厂渲染图、调校件编码表与实物拆解照片。建议与下文 FIG 4 的矢量剖面逐件对照，建立「示意图 ↔ 实物」的映射。
互动实验室 / Current Slider & Cutaway Hotspots
实验一：拖动电流，看 p-Q 特性曲线变形
拖动滑块改变输入电流 i/imax。观察三件事：① 曲线整体抬升（经验压力尺度 pscale 随电流线性上移）；② 低电流时曲线接近线性（溢流人格），高电流时出现明显拐点（压力人格的渐消形态）；③ 下方参数条中电磁力项与含预紧项的此消彼长。注意：本模型演示的是曲线形态，pscale 是渐近值而非机械开启阈值 pcrack，不等于已验证的 CES8700 物理仿真。
归一化 p-Q 特性 Δp/Δpmax — Q/Qmax
BLEED · 溢流人格
实验二：点击剖面热点，逐个零件精读
下图是 CES8700 结构的矢量重绘（依据林雪平大学论文 Figure 5 的零件分解）。点击编号热点，右侧给出该零件在力平衡框架中的角色。
点击左侧编号热点
九个热点覆盖从电磁铁到主级入口的完整力链与流路。建议顺序：1 → 2 → 3 → 4 → 5（先导级），再 6 → 7 → 8 → 9（主级）。
